电机转子与轴热装工艺：高频感应加热实现精密过盈配合

在电机制造领域，转子与轴的组合是决定整机运行稳定性的核心环节。为了确保扭矩传递可靠、避免相对滑动，两者之间通常采用过盈配合设计——即轴的直径略大于转子内孔。装配时需将转子内孔均匀加热膨胀，使轴顺利装入，冷却后形成牢固的整体。

这一工艺被称为“热装”或“热套”。传统热装方式多采用烘箱加热、油浴加热或火焰加热，而高频感应加热技术的应用，为电机装配提供了一种更加可控、洁净、节能的新选择。

传统热装方式的局限

烘箱或油浴加热属于整体加热方式，将整个转子放入高温环境中升温。这种方法存在几个固有不足：加热时间长，需要等待热量从表面传导至内孔；整个转子温度升高，对磁钢、绝缘层等热敏感部件可能造成老化影响；车间内设备占地面积大，且油浴存在油烟污染及消防安全隐患。

火焰加热虽然速度快，但温度难以均匀控制，容易造成转子内孔局部过热甚至氧化，影响配合面的精度与表面质量。

高频感应加热热装的原理与优势

高频感应加热利用电磁感应原理，使转子内孔表面自身产生涡流而快速发热。与整体加热不同，感应加热的能量主要集中在需要膨胀的内孔区域，转子其他部位温度上升很小。

这种“精准加热”的方式为热装工艺带来了多项改进：

加热速度快，响应及时：感应加热能量密度高，转子内孔表面可在较短时间内达到所需膨胀量，减少了等待时间，便于与自动化产线节拍匹配。

热影响区小：热量被锁定在内孔及附近区域，转子的磁钢、绕组绝缘以及轴伸端等无需升温的部位基本保持常温，有效避免了热损伤，尤其适用于永磁电机转子的热装。

温度均匀可控：通过合理设计感应线圈，可以使转子内孔整周同步升温，膨胀量均匀，轴装入时顺畅不卡滞。配合红外测温或热电偶闭环控制，可实现加热温度的实时监测与调节，避免过热。

节能环保：感应加热只对工件局部进行加热，无明火、无废气、无油污，车间环境更加清洁。设备即开即用，待机时基本不消耗能源。

宏创高频的热装解决方案

宏创高频针对电机转子与轴热装工艺开发了专用感应加热设备，在结构设计与控制方式上贴合生产实际需求。

数字化参数控制：设备采用微电脑控制系统，操作人员可在中文触屏界面上预设加热功率、加热时间等参数。不同规格的转子——无论是小型微电机转子还是工业电机转子——均可存储对应的工艺配方，换产时一键调用，保证批次间加热效果一致。

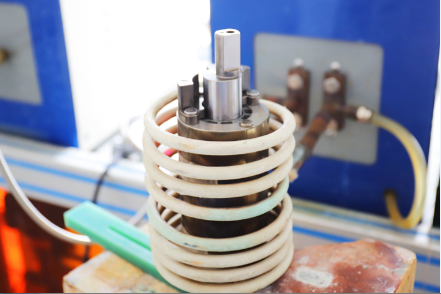

仿形感应线圈设计：根据转子内孔直径及深度，宏创高频技术工程师可定制仿形线圈，使磁场分布与内孔形状相匹配，实现均匀加热。线圈采用非接触方式，不会划伤工件表面。

操作便捷，适配自动化：设备可配置脚踏开关或自动升降机构。操作者将转子放置在定位工装上，启动加热，到达设定参数后设备自动停止并提示，随后装入轴即可。对于批量生产线，设备可与传送带、机械手联动，实现全自动热装。

安全保护机制：设备内置过热、过流、缺水等多重保护功能，保障长时间运行的可靠性。同时，感应线圈带有屏蔽结构，工位处磁场强度符合相关标准。

工艺应用要点

在实际生产中，采用高频感应加热进行转子热装，需注意以下环节：

加热目标温度：根据过盈量与转子材料的热膨胀系数，设定合适的加热温度，确保内孔膨胀量略大于过盈量。宏创高频的设备支持参数精细调节，便于工艺试验与优化。

加热均匀性验证：新规格转子投产前，可通过测温纸或红外热像仪检查内孔周向温度分布，确认加热均匀后再批量作业。

配合工装：装入轴时应使用定位导向工装，防止轴歪斜刮伤内孔表面。轴可常温装入，无需同步加热。

冷却方式：装配完成后可自然冷却至室温，也可采用压缩空气辅助冷却，缩短等待时间。

结语

电机转子与轴的热装质量，直接影响电机运行的振动、噪声与寿命。宏创高频将感应加热技术应用于这一传统工艺环节，以局部加热、精准控温、清洁安全的特点，帮助电机制造企业提升装配一致性与产品可靠性。从微型电机到大型工业电机，这项工艺正在成为精密过盈配合装配的理想选择。
