电路板焊接工艺：高频感应加热助力精密电子组装

在电子制造领域，电路板（PCB）是承载各类元器件的核心基板。电路板焊接工艺涵盖通孔插装、表面贴装以及接插件、屏蔽罩、接地线等辅助连接。随着电子产品向小型化、高密度、多功能方向发展，焊接质量直接决定了产品的电气性能与长期可靠性。

传统电路板焊接多采用波峰焊、回流焊或手工烙铁等方式。这些工艺在批量生产中表现出色，但在某些特定场景下——如局部返修、热敏感元件焊接、大热容量组件连接——却面临加热区域过大、温度控制不够精细等挑战。高频感应加热技术的引入，为电路板的局部精密焊接提供了新思路。

电路板焊接的特殊要求

与普通金属结构件不同，电路板焊接对热量控制极为敏感：

基板耐温有限：常见FR-4等环氧玻璃布基板的玻璃化转变温度有限，过热会导致基板分层、起泡或变色；

元件热敏感性差异大：芯片、塑料封装器件、电解电容等元件对高温耐受能力不同，焊接时需避免热波及；

焊点密集且微小：引脚间距细密，需要将热量精准集中在焊盘和引脚上，避免桥连或虚焊；

多层板导热复杂：多层电路板内部有电源/地平面，导热迅速，传统烙铁可能难以达到良好润湿温度。

高频感应焊接的适用场景

宏创高频将高频感应加热技术应用于电路板制造与维修领域，主要面向以下典型场景：

连接器与屏蔽壳焊接

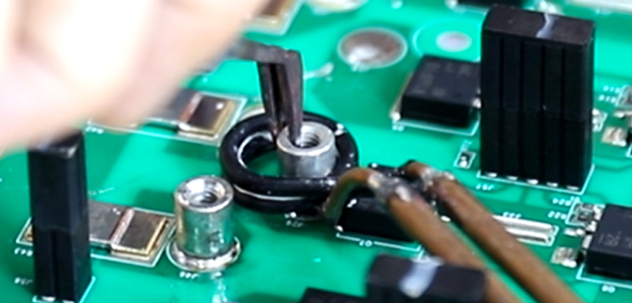

电路板上的金属屏蔽罩、射频连接器外壳、USB接口金属壳等较大热容量的组件，采用手工烙铁焊接效率偏低且容易造成局部过热。高频感应加热通过设计异形感应线圈，可快速将能量聚焦于组件与PCB焊盘的连接处，焊料均匀熔化并形成饱满焊点，同时对周边元件影响较小。

接地线焊接

某些电路板需要将接地导线或金属弹片焊接至板边铜箔上，以提供低阻抗接地路径。高频感应加热能够实现“点对点”的局部加热，导线与铜箔之间的焊料快速润湿，结合牢固，且不会使大面积铜箔过热翘起。

返修与补焊

在电路板组装后的检测与维修环节，常常需要更换个别损坏的元件或补焊虚焊点。传统返修台或热风枪容易使周边元件受热移位或损坏。宏创高频的便携式感应加热设备，配合微型线圈，可针对单个焊点或小型元件进行精准加热，操作灵活，降低了返修风险。

散热器与功率器件焊接

部分功率电路板需要将散热铝片或铜片焊接至PCB上，以增强散热能力。高频感应加热可使散热片局部升温，配合低温焊料完成连接，同时避免长时间加热对PCB基板造成损伤。

工艺优势解析

局部加热，热影响区窄

感应线圈将能量集中在焊点区域，周边基板和邻近元件基本保持常温。这对于高密度电路板尤为重要——可以避免在焊接一个点的时候“连累”旁边的微小元件。

升温迅速，减少热冲击

感应加热响应快，工件在数秒内即可达到焊料熔化温度，完成焊接后迅速停止加热。这种短暂的热过程减少了热量向元件内部传导的时间，降低了热敏感器件受损的可能性。

非接触，无机械压力

感应线圈不与工件直接接触，避免了烙铁头对焊盘和引脚的物理压力，特别适用于陶瓷基板或柔性电路板的焊接。

数字化参数控制

宏创高频的设备支持预设加热功率和时间，操作人员可根据不同元件类型、焊料特性调用存储的工艺参数。工艺可复现，减少了人为经验差异对焊接质量的影响。

操作注意事项

应用高频感应进行电路板焊接时，需注意以下几点：

选择适配的微型感应线圈，确保加热区域精准对应焊点；

根据焊料熔点设定合理的加热目标温度，避免过度加热；

对于多层板，可适当延长加热时间以保证内部焊盘充分升温，但需监控基板温度；

批量生产前建议进行工艺验证，确认焊点强度与电气导通性满足要求。

工作环境的友好性

宏创高频的感应焊接设备体积小巧，可放置于工作台面。无明火、无废气，适合在电子组装车间使用。设备具备电磁屏蔽结构，对周边精密仪器干扰较小。操作界面简洁，员工经短期培训即可掌握基本操作。

结语

电路板焊接工艺的演进始终围绕着“精准”与“可控”两个关键词。宏创高频将感应加热技术引入电子组装领域，为连接器焊接、返修、接地等特殊场景提供了高效可靠的解决方案。在追求高密度、高可靠性的电路板制造趋势下，这项工艺正在成为电子工程师工具箱中的有益补充。
